Silnik sześciosuwowy to ciekawy, ale nadal niszowy kierunek rozwoju jednostek spalinowych. W praktyce jego sens nie polega na samej liczbie suwów, tylko na próbie odzyskania energii, która w klasycznym czterosuwie ucieka w postaci gorących spalin i obciążenia układu chłodzenia. Poniżej rozkładam ten temat na czynniki pierwsze: jak działa, jakie ma odmiany, co faktycznie daje i dlaczego w motocyklach nadal pozostaje rzadkością.
Najkrócej mówiąc, chodzi o odzysk energii i większą złożoność
- Pod nazwą sześciosuwu kryje się kilka różnych koncepcji, a nie jeden standardowy układ.
- Najczęściej chodzi o odzysk ciepła przez wtrysk wody i dodatkowy suw pracy.
- Istnieją też konstrukcje z dodatkowym suw em pracy, zmiennym skokiem lub drugim tłokiem.
- W badaniach zysk bywa realny, ale zwykle umiarkowany i mocno zależny od sterowania temperaturą.
- W serwisie największym wyzwaniem są układ wody, szczelność, osady i kalibracja.
- W motocyklu wyprawowym prostota, masa i łatwość naprawy często wygrywają z laboratoryjną sprawnością.
Nie ma jednej konstrukcji sześciosuwowej
Zanim w ogóle przejdę do pracy cylindra, rozdzielam ten temat na dwie grupy. To ważne, bo pod jedną nazwą ludzie wrzucają zarówno układy z odzyskiem ciepła, jak i bardziej egzotyczne konstrukcje z dodatkowymi tłokami albo zmiennym skokiem. Z punktu widzenia mechanika to nie jest drobny detal, tylko różnica między układem „doposażonym” a całkiem inną architekturą.
Wersje z odzyskiem ciepła i wtryskiem wody
To najczęściej omawiany wariant. Cztery pierwsze suwy są zbliżone do klasycznego silnika benzynowego lub wysokoprężnego: ssanie, sprężanie, praca i wydech. Potem pojawia się dodatkowy etap, w którym do mocno rozgrzanych gazów trafia niewielka dawka wody. Woda nie jest tu paliwem. Jest medium roboczym, które błyskawicznie paruje, zwiększa ciśnienie w cylindrze i pozwala odzyskać część energii, która normalnie poszłaby w komin.
W praktyce ten pomysł bazuje na prostym założeniu: jeśli cylinder i spaliny są jeszcze gorące, to można tę temperaturę wykorzystać zamiast bezradnie ją wyrzucić. Właśnie dlatego w opisach sześciosuwów tak często przewija się słowo odzysk, a nie „dodatkowa moc znikąd”.
Przeczytaj również: Silnik jednosuwowy - rewolucja czy ciekawostka? Analiza 1Stroke
Wersje z dodatkowym suw em pracy

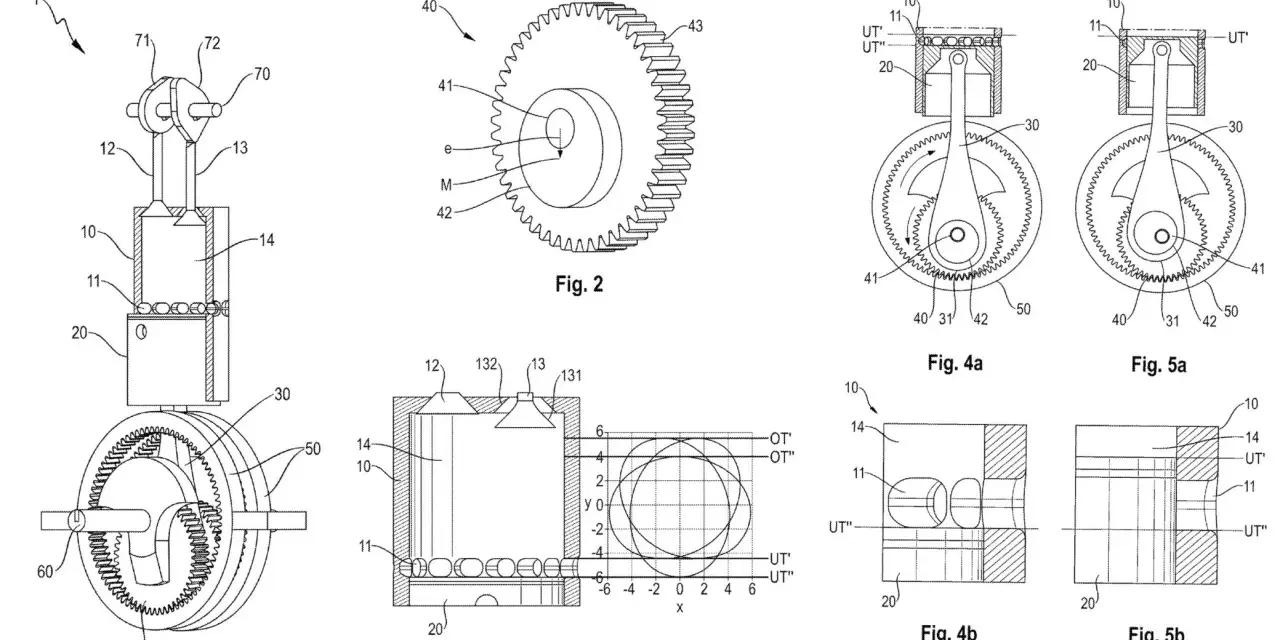

Druga rodzina konstrukcji idzie inną drogą. Zamiast dorzucać parę wodną, zmienia geometrię lub ruch tłoka tak, aby cykl zawierał dwa suw y pracy w ramach trzech obrotów wału. W nowszych patentach pojawia się nawet koncepcja cyklu 1080°, czyli trzech pełnych obrotów wału na komplet sześciu suwów. To już bardziej eksperyment kinematyczny niż klasyczny odzysk ciepła.
W tej grupie mieści się także polski wątek, czyli projekt M4+2 rozwijany na Politechnice Śląskiej. Dla mnie to cenna ciekawostka, bo pokazuje, że temat nie jest wyłącznie akademicką fantazją z zagranicznych patentów. Jednocześnie właśnie te konstrukcje najlepiej pokazują problem sześciosuwu: im bardziej chcesz „poprawić” cykl, tym szybciej rośnie masa, liczba elementów i trudność serwisu. To prowadzi już prosto do samego przebiegu pracy cylindra.
Jak działa dodatkowy suw krok po kroku
Jeśli mówimy o wersji z wtryskiem wody, cały proces da się rozpisać bardzo prosto. I dobrze, bo tu łatwo zgubić się w technicznym żargonie. Ja lubię patrzeć na to jak na próbę zamiany ciepła odpadowego w kolejny ruch tłoka.
- Podczas ssania do cylindra trafia mieszanka paliwowo-powietrzna albo samo powietrze, zależnie od konstrukcji.
- W suwie sprężania ładunek jest ściskany jak w zwykłym czterosuwie.
- W suwie pracy następuje spalanie i tłok jest pchany w dół.
- W wydechu część spalin jest usuwana, ale cylinder pozostaje bardzo gorący.
- W odpowiednim momencie wtryskiwana jest niewielka ilość wody, która odparowuje i zwiększa ciśnienie.
- Powstała para wykonuje dodatkową pracę na tłoku, a potem układ kończy opróżnianie cylindra.
Kluczowe jest tu timing, czyli dokładny moment podania wody. Jeśli jest za wcześnie, można zdusić proces. Jeśli za późno, odzysk energii będzie mizerny. W praktyce nie chodzi więc o samo „dolewanie wody”, ale o precyzyjne sterowanie temperaturą, ciśnieniem i czasem otwarcia zaworów.
W innych odmianach przebieg wygląda inaczej, bo zamiast wody pracuje drugi tłok albo zmienny skok. Idea pozostaje jednak podobna: wycisnąć z cylindra coś więcej niż w klasycznym cyklu, bez całkowitego porzucania konwencjonalnego spalania. Skoro mechanika jest już jasna, warto sprawdzić, co z tego naprawdę wynika dla sprawności i codziennej eksploatacji.
Co zyskuje, a co komplikuje
Tu najłatwiej wpaść w marketing. W patentach i opisach koncepcji pojawiają się obietnice niższego spalania, lepszej sprawności, chłodniejszej pracy i czystszych spalin. Czasem padają nawet deklaracje redukcji zużycia paliwa rzędu 40%, ale to nadal są przede wszystkim deklaracje projektowe, a nie wynik seryjnego testu motocykla w realnym ruchu drogowym.
| Aspekt | Co obiecuje teoria | Co widać w praktyce |
|---|---|---|
| Sprawność cieplna | Lepszy odzysk energii ze spalin i ciepła ścian cylindra | Zysk bywa realny, ale zależy od temperatury, sterowania wodą i jakości spalania |
| Emisje | Niższa temperatura spalania i potencjalnie mniej NOx | Efekt jest możliwy, lecz wymaga bardzo dobrego strojenia i kontroli parowania |
| Moc | Dodatkowy suw pracy powinien poprawić użyteczną moc | Często rośnie raczej wykorzystanie energii niż sama „surowa” moc jednostkowa |
| Budowa | Większa elastyczność cyklu | Rośnie masa, liczba elementów i ryzyko strat mechanicznych |
| Obsługa | Potencjalnie prostsze chłodzenie w niektórych projektach | Pojawia się nowy układ wody, nowe czujniki i więcej punktów awarii |
W przeglądzie 18 publikacji z lat 1994-2023 większość prac miała charakter analityczny, a nie produkcyjny. W jednym z omawianych przypadków przy acetylenie odnotowano wzrost mocy hamowanej o 5,18% i wzrost sprawności cieplnej o 1,55%, ale to wyniki zależne od konkretnego paliwa, modelu i warunków testu. To wystarcza, by uznać koncepcję za interesującą, ale nie za magiczną. Dla mnie najważniejsze jest jedno: zysk istnieje, lecz nie jest automatyczny.
Ta różnica między obietnicą a wynikiem na hamowni prowadzi wprost do serwisu, bo właśnie tam zwykle widać, czy pomysł ma sens, czy tylko dobrze wygląda na schemacie.
Jak wygląda serwis i diagnostyka takiej konstrukcji
W warsztacie nie interesuje mnie sama elegancja cyklu, tylko to, co trzeba będzie sprawdzać, regulować i wymieniać. I tutaj sześciosuw robi się od razu mniej romantyczny. Dochodzi układ wody, dodatkowe sterowanie, większa wrażliwość na temperaturę oraz ryzyko osadów. W praktyce oznacza to więcej punktów kontrolnych niż w zwykłym czterosuwie.
| Objaw | Co sprawdzam jako pierwsze | Co może oznaczać |
|---|---|---|
| Nierówna praca po rozgrzaniu | Dyszę wtrysku wody, pompę, czujnik temperatury, mapę sterownika | Zbyt mały albo zbyt duży przepływ wody, błędny moment podania |
| Osady w komorze i na zaworach | Jakość wody, filtrację, temperaturę pracy, skład mieszanki | Zbyt słabe uzdatnianie wody lub nieprawidłowe parowanie |
| Spadek mocy pod obciążeniem | Szczelność cylindra, fazy zaworowe, logi ECU | Ucieczka ciśnienia albo rozjechany timing dodatkowego suwu |
| Emulsja w oleju | Uszczelnienia, głowicę, drożność kanałów i stan separatorów | Przenikanie wody tam, gdzie nie powinno jej być |
| Korozja w układzie pomocniczym | Materiały przewodów, złączek i zbiornika | Zbyt agresywna chemia wody lub słaba ochrona antykorozyjna |
Najprostsza praktyczna rada jest taka: jeśli układ przewiduje pracę z wodą, to woda musi być traktowana jak element eksploatacyjny, a nie przypadkowy dodatek. W realnym serwisie wchodzi w grę filtracja, uzdatnianie i kontrola zamarzania, zwłaszcza jeśli motocykl ma pracować w chłodnym klimacie. W warsztacie nie ma też sensownego, seryjnego cennika takich napraw, bo nie ma rynku, który wyrobiłby standardowe procedury jak przy popularnym czterosuwie.
To właśnie ten poziom komplikacji najlepiej tłumaczy, dlaczego sześciosuw częściej trafia do laboratoriów niż do garaży. A jeśli już mówimy o garażu, motocykl jest tu najbardziej wymagającym egzaminem.
Dlaczego w motocyklu to nadal trudny temat
Dla motocykla liczy się nie tylko sprawność na hamowni. Liczy się też masa, gabaryt, chłodzenie, dostępność części, możliwość naprawy w trasie i odporność na błędy użytkownika. W konstrukcji turystycznej albo wyprawowej te cechy ważą więcej niż pojedynczy procent zysku w cyklu testowym. I właśnie tu sześciosuw zaczyna przegrywać z klasycznym układem.
- Dodatkowy zbiornik wody i osprzęt zwiększają masę oraz zajmują miejsce.
- Pompa, dysza i czujniki wprowadzają nowe punkty awarii.
- W trasie trudniej ogarnąć diagnostykę niż w prostym czterosuwie.
- W warunkach terenowych problemem staje się jakość wody i odporność układu na zabrudzenia.
- W motocyklu wyprawowym prostota zwykle daje większą wartość niż laboratoryjna sprawność.
Ja patrzę na to bardzo prosto: jeśli projekt ma sens tylko wtedy, gdy wszystko działa idealnie i pod ręką jest zaplecze testowe, to nie jest jeszcze dobra technologia motocyklowa. Może być interesującą demonstracją, może być cennym eksperymentem, ale nie musi być rozwiązaniem dla człowieka, który jedzie z bagażem przez pół Europy. Właśnie dlatego takie koncepcje lepiej odnajdują się w generatorach, projektach badawczych albo niszowych prototypach niż w lekkich enduro czy turystykach.
To nie znaczy, że pomysł jest bezwartościowy. Oznacza tylko, że w motocyklu każdy dodatkowy element musi zapracować nie tylko na sprawność, ale też na trwałość, prostotę i łatwość naprawy. I to jest próg, którego większość sześciosuwów jeszcze nie przeskoczyła.
Na co patrzę, gdy oceniam taki projekt warsztatowo
Jeśli ktoś pokazuje mi sześciosuwowy koncept, pierwsze pytanie brzmi nie „ile ma suwów”, tylko co dokładnie udowodniono pomiarami. Bez danych z dłuższego testu, bez sensownej odporności na temperaturę i bez informacji o serwisie taki projekt pozostaje ładną inżynierską ideą. To nie jest zarzut. To po prostu uczciwa ocena stanu technologii.
- Czy zysk sprawności jest zmierzony w warunkach zbliżonych do realnej jazdy?
- Czy układ odzysku ciepła nie generuje większych strat, niż sam odzyskuje?
- Czy elementy wodne i zaworowe wytrzymają długi przebieg bez rozjechania parametrów?
- Czy układ da się obsłużyć bez specjalistycznego laboratorium i unikalnych części?
- Czy pojazd nadal ma sens jako motocykl, a nie tylko jako demonstrator technologii?
Jeśli mam zostawić jedną myśl, to taką: sześciosuw ma sens tam, gdzie da się naprawdę odzyskać energię i nad nią zapanować, a nie tam, gdzie liczy się lekkość, prostota i szybka naprawa w trasie. Z perspektywy pasji do techniki to bardzo ciekawy temat; z perspektywy motocykla wyprawowego pozostaje na razie raczej ambitną ciekawostką niż gotowym standardem.
