Hamulce bębnowe - jak działają i które są najlepsze?

Hamulce bębnowe mają prostą budowę, ale ich odmiany różnią się znacznie skutecznością, zachowaniem przy grzaniu i sposobem regulacji. W motocyklu, skuterze albo lekkim aucie warto rozumieć nie tylko to, jak działa sam bęben, ale też czym różni się układ simplex od duplexu czy duo-servo i co to oznacza przy serwisie. Ten tekst porządkuje rodzaje hamulców bębnowych, pokazuje różnice między nimi i podpowiada, na co patrzeć podczas diagnozy zużycia.

Z czego składa się hamulec bębnowy i jak pracuje pod obciążeniem

W praktyce bęben działa na zasadzie docisku okładzin ciernych do wewnętrznej powierzchni obracającego się bębna. Dwie szczęki opierają się na punktach kotwiących, a ich rozwarcie zapewnia cylinderek hydrauliczny, krzywka albo cięgno z linką. To ważne rozróżnienie, bo inny jest sam układ szczęk, a inny sposób jego uruchomienia.

Najważniejsze jest zjawisko samowzmacniania. Gdy szczęka trafia na obracający się bęben, tarcie pomaga jej mocniej się wciągać w powierzchnię roboczą. To zwiększa siłę hamowania bez zwiększania nacisku z dźwigni, ale jednocześnie sprawia, że bęben jest bardziej wrażliwy na temperaturę, zabrudzenie i zły luz roboczy.

W serwisie widzę to najczęściej jako różnicę między hamulcem, który działa lekko, a takim, który po rozgrzaniu zaczyna brać z opóźnieniem albo nierówno. Jeśli szczęki nie odsuwają się swobodnie, bęben nie ma szans pracować przewidywalnie, niezależnie od tego, czy napędzasz go linką, cięgnem czy hydrauliką.

W motocyklach i skuterach napęd bywa mechaniczny, bo jest prostszy i lżejszy. W cięższych pojazdach częściej spotyka się hydraulikę albo pneumatyczne uruchamianie bębna, ale sama zasada cierna pozostaje taka sama. To prowadzi prosto do tego, co najbardziej interesuje kierowcę i mechanika, czyli do konkretnych odmian układu.

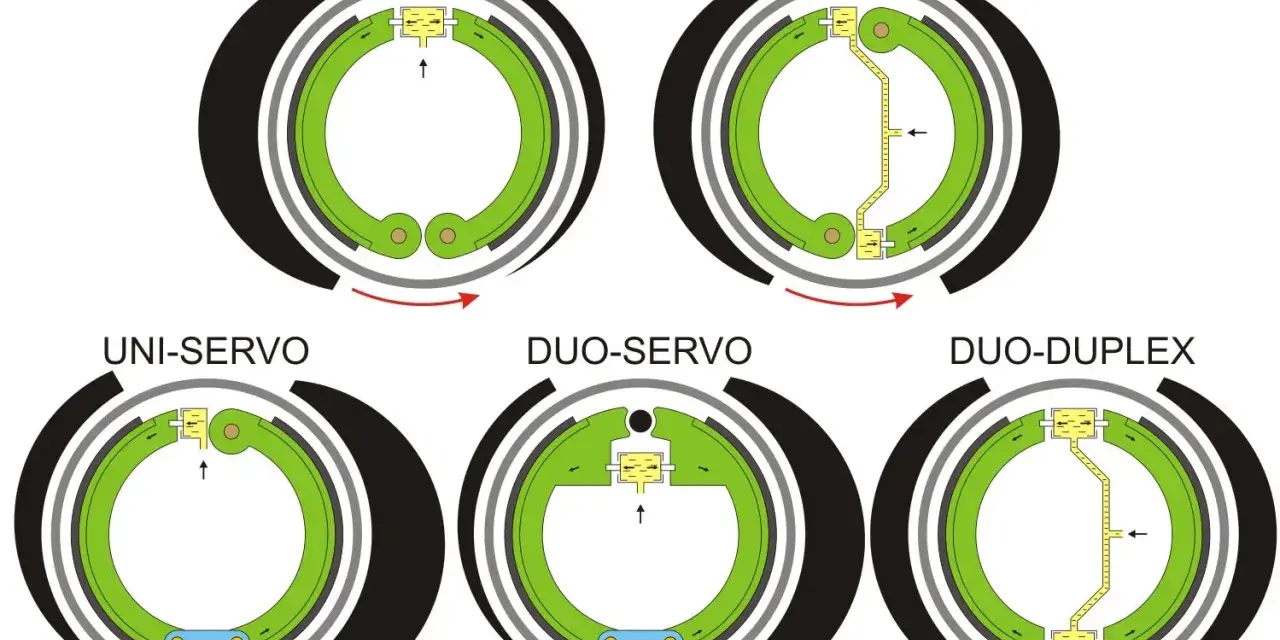

Najważniejsze odmiany i ich mechanika

Najbardziej przydatny podział dotyczy tego, która szczęka jest wiodąca, ile jest punktów rozpierania i jak mocno układ wykorzystuje efekt samowzmacniania. Nazewnictwo bywa mieszane między producentami, ale poniżej trzymam się wersji, która najczęściej pojawia się w praktyce warsztatowej.

W praktyce najczęściej spotykam układy proste z tyłu i bardziej agresywne odmiany z przodu, jeśli mówimy o starszych motocyklach. Właśnie tu najlepiej widać, że nie sam bęben decyduje o skuteczności, tylko jego geometria. Dobrze zaprojektowany układ potrafi zaskoczyć siłą, ale tylko wtedy, gdy jest poprawnie ustawiony i utrzymany.

Nazwa katalogowa nie zawsze opowiada całą historię. Jeśli widzisz oznaczenie typu serwo, duo-servo albo twin-leading shoe, patrz przede wszystkim na to, jak pracują szczęki i gdzie układ korzysta z samowzmacniania. To ważniejsze niż sam skrót w opisie części.

Gdzie który układ sprawdza się najlepiej w motocyklu i w pojeździe użytkowym

Na motocyklu nie zawsze opłaca się gonić za maksymalną siłą hamowania. O wiele częściej wygrywa dozowalność, przewidywalność i możliwość szybkiego serwisu w garażu. Dlatego prostsze układy są tu nadal sensowne, zwłaszcza z tyłu, gdzie hamulec ma pomagać, a nie dominować całe zatrzymanie pojazdu.

Na dłuższej trasie, zwłaszcza z bagażem, w bębnie przydaje się właśnie ta przewidywalność. Dobrze ustawiony układ tylny nie musi być spektakularny, ma po prostu brać równo i bez nerwowych zmian siły. To dlatego w prostych, użytkowych motocyklach bęben nadal ma swoje miejsce, mimo że tarcza przejęła większość nowych konstrukcji.

Jeśli jednak szukasz mocnego przedniego hamulca do szybkiej jazdy albo cięższego motocykla, rozbudowany bęben bardzo szybko pokazuje swoje granice. Wtedy większe znaczenie ma odporność cieplna, precyzja dozowania i współpraca z nowocześniejszym osprzętem. I właśnie w tym miejscu warto spojrzeć na sam serwis, bo to on decyduje, czy układ działa tak, jak powinien.

Jak rozpoznać układ i ocenić jego stan podczas serwisu

Przy oględzinach nie zaczynam od samej okładziny, tylko od mechaniki ruchu. Bęben ma pracować lekko, bez przycierania, a szczęki powinny wracać pod sprężynami bez oporu. Jeśli coś chodzi ciężko na sucho, po złożeniu będzie tylko gorzej.

1. Najpierw sprawdzam napęd. Linka nie może się strzępić, cięgno nie może mieć nadmiernego luzu, a cylinderek, krzywka lub wałek powinny pracować płynnie.
2. Potem oglądam wnętrze bębna. Pył, rdza i drobny piasek nie wypadają same, a w bębnie potrafią zebrać się szybciej niż w układzie tarczowym.
3. Sprawdzam stan szczęk, sprężyn i powierzchni roboczej bębna. Rowki, szklenie albo wyczuwalna owalizacja oznaczają, że sama wymiana okładzin nie rozwiąże problemu.
4. Na końcu ustawiam luz roboczy. Za mały luz grzeje hamulec i przyspiesza zużycie, za duży wydłuża skok dźwigni i zabiera pierwszą część hamowania.
5. W układach z samoregulatorem upewniam się, że mechanizm faktycznie przestawia szczęki i nie zatrzymuje się w jednej pozycji.

W praktyce samoregulator jest częścią roboczą, a nie dodatkiem. Gdy się zacina, hamulec może działać dobrze tylko przez chwilę, a potem wraca do słabszej skuteczności. Przy większym obciążeniu bęben rozszerza się termicznie, więc poprawny margines luzu i sprawny regulator mają tu bardzo duże znaczenie.

Jeśli po kilku mocniejszych hamowaniach bęben robi się wyraźnie gorący albo koło zaczyna ciężej się obracać, to dla mnie sygnał, że problem nie leży tylko w okładzinach. Często winny jest zbyt ciasny luz, zapieczony punkt podparcia albo źle ustawiony napęd. I właśnie takie drobiazgi najczęściej psują wrażenie, że układ jest po prostu "stary".

Typowe błędy, które psują skuteczność szybciej niż samo zużycie

Najwięcej problemów nie bierze się z samej konstrukcji, tylko z zaniedbań, które na pierwszy rzut oka wyglądają niegroźnie. Bęben potrafi działać jeszcze przez jakiś czas, nawet jeśli coś jest ustawione źle, ale robi to coraz mniej równo i coraz mniej przewidywalnie.

Jest jeszcze jeden błąd, który widzę często, zwłaszcza w garażowych naprawach. To montowanie nowych szczęk bez sprawdzenia bębna, sprężyn i punktów podparcia. Nowa okładzina na starym, pofalowanym bębnie daje tylko chwilową poprawę, a potem problem wraca ze zdwojoną siłą.

Nie pomagam też układowi przez przypadkowe smarowanie wszystkiego, co się rusza. Smar ma trafić w punkty prowadzenia i elementy wskazane przez producenta, a nie na powierzchnię cierną. W bębnie margines błędu jest mały, więc dokładność serwisu liczy się bardziej niż wrażenie, że "coś zostało zrobione".

Gdzie dobrze ustawiony bęben nadal broni się technicznie

W dobrze utrzymanej maszynie bęben nadal ma sens tam, gdzie liczy się prostota, osłona przed brudem, niski koszt i łatwy hamulec postojowy. Z tego powodu tylne bębny wciąż są logicznym wyborem w lekkich pojazdach, prostych motocyklach i konstrukcjach użytkowych, które nie potrzebują ekstremalnej odporności na temperaturę.

Na przodzie, przy dynamicznej jeździe i większym obciążeniu cieplnym, tarcza zwykle daje więcej kontroli. Jeśli bęben wymaga ciągłej korekty, ma owalizację albo po rozgrzaniu traci powtarzalność, nie ma sensu walczyć z fizyką na siłę. Lepiej naprawić to, co jeszcze ma sens, niż próbować wycisnąć z zużytego układu więcej, niż da się z niego uczciwie uzyskać.

Ja traktuję bęben jak układ, który odwdzięcza się cierpliwością i regularną obsługą, ale nie wybacza zaniedbań. Jeśli jest czysty, dobrze ustawiony i ma sprawne szczęki, potrafi hamować zaskakująco pewnie. Jeśli natomiast ktoś go od lat tylko "dokręca", a nie serwisuje, to prędzej czy później pokaże wszystkie swoje słabości naraz.
