W starych jednostkach napędowych silnik dolnozaworowy decydował nie tylko o mocy, ale też o tym, jak łatwo było taki motor serwisować i jak długo wytrzymywał w ciężkiej pracy. Poniżej wyjaśniam, jak działa ta konstrukcja, gdzie miała sens, jakie ma ograniczenia i na co zwracam uwagę przy diagnostyce oraz remoncie. To temat ważny zwłaszcza wtedy, gdy patrzy się na klasyczne motocykle, stare auta albo proste maszyny, które nadal pracują w terenie i w warsztacie.
Najważniejsze fakty o układzie z zaworami w bloku
- Zawory ssące i wydechowe pracują poniżej komory spalania, w bloku silnika, a nie w głowicy.
- Taka konstrukcja była prosta, tania i dość odporna na słabsze paliwo, ale ustępowała nowszym rozwiązaniom pod względem mocy i spalania.
- W klasycznych zastosowaniach ceniono ją za niewielką liczbę ruchomych elementów w głowicy i przewidywalną pracę przy małym wysileniu.
- W serwisie kluczowe są: szczelność zaworów, stan gniazd, kontrola luzów i ochrona przed przegrzaniem.
- W 2026 roku ten układ spotyka się głównie w klasykach, kolekcjonerskich jednostkach i prostych silnikach roboczych.

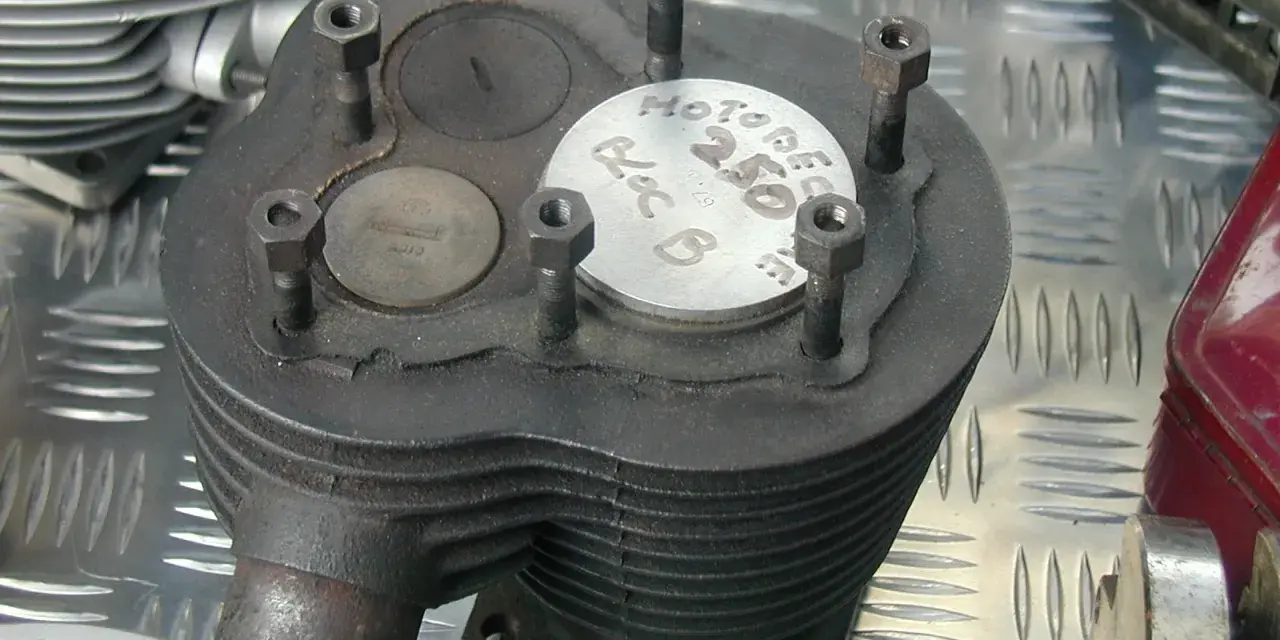

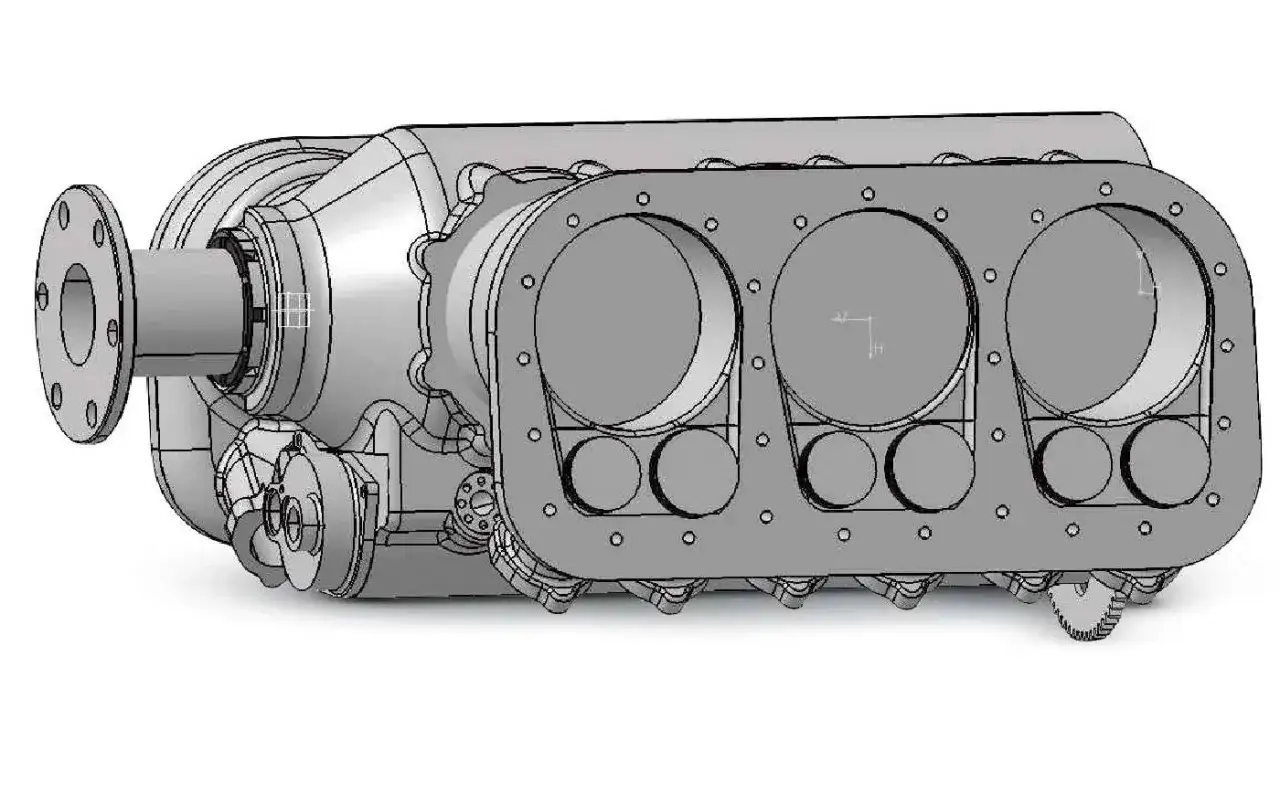

Jak działa układ z zaworami w bloku
Najprościej mówiąc, w tej konstrukcji zawory nie siedzą w głowicy, tylko obok cylindra, w bloku silnika. Mieszanka wpada do cylindra bokiem, spaliny również uchodzą bokiem, a komora spalania ma mniej korzystny kształt niż w nowszych układach górnozaworowych. To właśnie dlatego taki motor jest prosty w budowie, ale nie lubi wysokich obrotów ani dużego wysilenia.
Ja traktuję ten układ jako kompromis epoki: konstruktorzy dostawali prostotę, niskie koszty i dobrą kulturę pracy przy spokojnym użytkowaniu, ale płacili za to gorszym napełnianiem cylindra i słabszym oddawaniem spalin. W praktyce oznacza to łagodniejszą charakterystykę, niższe obroty robocze i mniejszą chęć do „kręcenia” silnika.
Układ mieszany nie jest tym samym
Warto odróżnić czysty układ bocznozaworowy od rozwiązania mieszanego IOE, w którym zawór ssący trafia do głowicy, a wydechowy zostaje w bloku. Taki wariant bywa wrzucany do jednego worka, ale technicznie to nie to samo. Dla mechanika ma to znaczenie, bo inaczej ocenia się przepływ gazów, chłodzenie i zakres zużycia.
To rozróżnienie prowadzi naturalnie do pytania, dlaczego ta konstrukcja przez lata była tak popularna, skoro miała oczywiste ograniczenia.
Dlaczego ta konstrukcja była kiedyś tak lubiana
Gdy priorytetem była tania produkcja i łatwe utrzymanie ruchu, taki układ miał dużo sensu. Głowica mogła być bardzo prosta, a liczba elementów wymagających dokładnej obróbki była mniejsza niż w bardziej zaawansowanych silnikach. W czasach, gdy paliwo nie było tak dobre, jak dziś, a tolerancja użytkownika na częste naprawy była wysoka, to dawało realną przewagę.
Historycznie silniki tego typu były masowo stosowane do lat 50. XX wieku. W wielu konstrukcjach stopień sprężania był niski, często poniżej 8:1, więc jednostka akceptowała słabsze paliwo i pracowała spokojnie. To nie była technika stworzona do sportu, tylko do codziennej, przewidywalnej roboty.
W motocyklach doceniano też zwartą budowę i niezłą elastyczność przy niskich oraz średnich obrotach. Dla turysty albo użytkownika, który jeździł zachowawczo, ważniejsze bywało to, że motor odpalał, ciągnął i nie wymagał skomplikowanej obsługi. I właśnie tu dochodzimy do tego, co dziś najbardziej interesuje właściciela starej maszyny: co naprawdę zyskuje, a co oddaje w zamian.
Co zyskujesz, a co tracisz na takim układzie
W praktyce bilans jest dość uczciwy: prostota po jednej stronie, ograniczenia przepływu po drugiej. Żeby nie zostawiać tego w poziomie ogólników, zestawiam najważniejsze różnice z perspektywy użytkownika i mechanika.
| Cecha | Układ dolnozaworowy | Układ górnozaworowy | Co to oznacza w praktyce |
|---|---|---|---|
| Budowa | Prosta, z zaworami w bloku | Bardziej złożona, zawory w głowicy | Łatwiejsza produkcja i mniej elementów w samej głowicy |
| Moc z pojemności | Niższa | Wyższa | Starsza konstrukcja gorzej oddycha przy wyższych obrotach |
| Zużycie paliwa | Zwykle większe | Zwykle mniejsze | Sprawność spalania jest po prostu słabsza |
| Kultura pracy | Spokojna, elastyczna | Szerszy zakres użytecznych obrotów | Dobry wybór do łagodnej jazdy, słabszy do dynamicznej |
| Serwis | Prosty logicznie, ale zależny od stanu zaworów i gniazd | Zwykle bardziej wymagający konstrukcyjnie | Remont bywa łatwy do zaplanowania, lecz nie zawsze tani |
Najważniejsza przewaga? Niewielka złożoność i odporność na spokojną eksploatację. Największy minus? Gorsze napełnianie cylindra i słabsza sprawność. Właśnie dlatego ten układ przegrał z nowocześniejszymi rozwiązaniami, gdy rynek zaczął oczekiwać nie tylko trwałości, ale też mocy, ekonomii i czystszej pracy.
Jeżeli chcesz zrozumieć taki silnik naprawdę dobrze, trzeba zejść z poziomu teorii do obsługi w warsztacie. Tam różnice wychodzą najszybciej.
Jak serwisuję taki silnik, żeby nie zabijać go drobiazgami
W starszych jednostkach nie zaczynam od wielkich teorii, tylko od podstaw: olej, kompresja, szczelność i temperatura pracy. Przy bocznym rozrządzie szczególnie ważne są zawory oraz ich gniazda, bo słabe domknięcie od razu odbija się na odpalaniu, mocy i temperaturze. Jeśli silnik długo stał, najpierw sprawdzam, czy wszystko porusza się lekko i czy nie ma śladów przytarcia albo korozji na prowadnicach.
Drugi punkt to luz zaworowy. Nie ustawiam go „na oko”, bo w starszych konstrukcjach nawet niewielkie odchylenie potrafi zmienić charakter pracy całej jednostki. Zbyt mały luz grozi niedomykiem zaworu i przegrzaniem gniazda, a zbyt duży daje hałas, gorsze wypełnienie cylindra i szybsze zużycie elementów rozrządu. W praktyce używam szczelinomierza i trzymam się danych dla konkretnego silnika, a nie ogólnej zasady.
Przeczytaj również: Silnik słaby po remoncie? To może być uszczelka pod głowicą!
Na co zwracam uwagę po zdjęciu głowicy
- Na płaskość powierzchni przylegania, bo nieszczelność w tej strefie od razu zabiera kompresję.
- Na stan gniazd zaworowych, szczególnie wydechowych, które zwykle cierpią najmocniej.
- Na nagar w komorze spalania i kanałach, bo potrafi zaburzyć przepływ oraz oddawanie ciepła.
- Na ślady przegrzania bloku w okolicy kanałów wydechowych, bo ten obszar pracuje w trudnych warunkach.
- Na jakość oleju i drożność smarowania, bo stary motor nie wybacza długich przerw w obsłudze.
Jeżeli jednostka ma być używana regularnie, wolę krótsze interwały wymiany oleju i spokojną eksploatację niż „dławienie” jej nowoczesnym stylem jazdy. To nie jest konstrukcja, którą należy traktować jak współczesny, wysokoobrotowy motor. Taki sposób serwisowania od razu prowadzi do diagnozy typowych objawów zużycia.
Objawy zużycia, których nie wolno ignorować
W bocznozaworowych jednostkach pierwsze sygnały problemu zwykle są dość czytelne, tylko łatwo je zbagatelizować. Najczęściej zaczyna się od trudniejszego rozruchu, nierównej pracy na biegu jałowym i wyraźnego spadku kompresji. Jeśli do tego dochodzi zwiększone dymienie, zapach niespalonego paliwa albo nadmierne grzanie obudowy, nie ma sensu czekać na cud.
W praktyce diagnostycznej najwięcej mówią mi trzy rzeczy: pomiar ciśnienia sprężania, kontrola szczelności zaworów i ocena zużycia gniazd. Niska kompresja może wynikać z wypalonego zaworu, nieszczelnego gniazda albo zużytych pierścieni, więc nie warto zgadywać. Lepiej iść po kolei, bo przy starym silniku jedno zaniedbanie potrafi maskować kolejne.
Jeżeli po rozgrzaniu jednostka wyraźnie traci kulturę pracy, a po zdjęciu obciążenia nie wraca do normy, zwykle chodzi o luz, szczelność albo temperaturę. Taki motor nie powinien pracować „na siłę” z objawami niedomknięcia zaworu, bo wtedy szybko wypala się to, co w starszej konstrukcji i tak jest najcenniejsze: szczelność i geometria komory spalania.
Kiedy opłaca się ratować taki motor, a kiedy lepiej szukać innego rozwiązania
W 2026 roku taki układ ma sens przede wszystkim tam, gdzie liczy się oryginalność, prostota i klimat starej techniki. Dla kolekcjonera, miłośnika klasyków albo właściciela motocykla z epoki to nadal wartościowa konstrukcja, bo tworzy charakter maszyny i pozwala zachować zgodność z historycznym założeniem. Jeśli jednak ktoś szuka taniej mocy, niskiego spalania i codziennej jazdy bez sentymentu, będzie to zły punkt wyjścia.
Ja patrzę na taki silnik przez pryzmat celu. Jeśli ma pracować w zabytkowym motocyklu, od czasu do czasu na spokojnej trasie, inwestycja w porządny remont ma sens. Jeśli ma robić za codzienny środek transportu, budżet lepiej skierować w stronę nowszej konstrukcji, bo efekty będą po prostu bardziej przewidywalne.
- Warto ratować, gdy zależy ci na oryginalności i długofalowym utrzymaniu klasyka.
- Warto ratować, gdy masz dostęp do części, dokumentacji i mechanika, który zna stare rozwiązania.
- Nie warto, gdy oczekujesz niskich kosztów paliwa i wysokiej dynamiki.
- Nie warto, gdy silnik jest już mocno zdeformowany cieplnie i wymaga szerokiej odbudowy bez wartości kolekcjonerskiej.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: to uczciwa, prosta i historycznie ważna konstrukcja, ale tylko wtedy, gdy akceptuje się jej granice i serwisuje ją z wyczuciem.
