Silnik OHV to konstrukcja, którą wielu mechaników ceni za prosty, odporny na codzienną eksploatację układ rozrządu. W tym tekście rozkładam go na części pierwsze: jak działa, co daje w jeździe, jak wygląda regulacja luzów zaworowych i po czym poznać, że zaczyna się zużywać. Dorzucam też praktyczne porównanie z OHC, bo właśnie ono najczęściej decyduje o tym, czy dana jednostka będzie dobrym wyborem do motocykla, miasta czy dłuższej trasy.
Najważniejsze rzeczy o układzie OHV w praktyce
- Wałek rozrządu pracuje w bloku, a ruch na zawory przenoszą popychacze i dźwigienki.
- Taki układ lubi średnie i niskie obroty, za to zwykle słabiej znosi bardzo wysokie rpm.
- Najważniejszy punkt serwisowy to kontrola i prawidłowe ustawienie luzów zaworowych.
- Zbyt mały luz zwiększa ryzyko przypalenia zaworu, a zbyt duży daje hałas i gorszą kulturę pracy.
- W polskich warsztatach prosta regulacja bywa relatywnie tania, ale przy płytkach i większej rozbiórce koszt szybko rośnie.

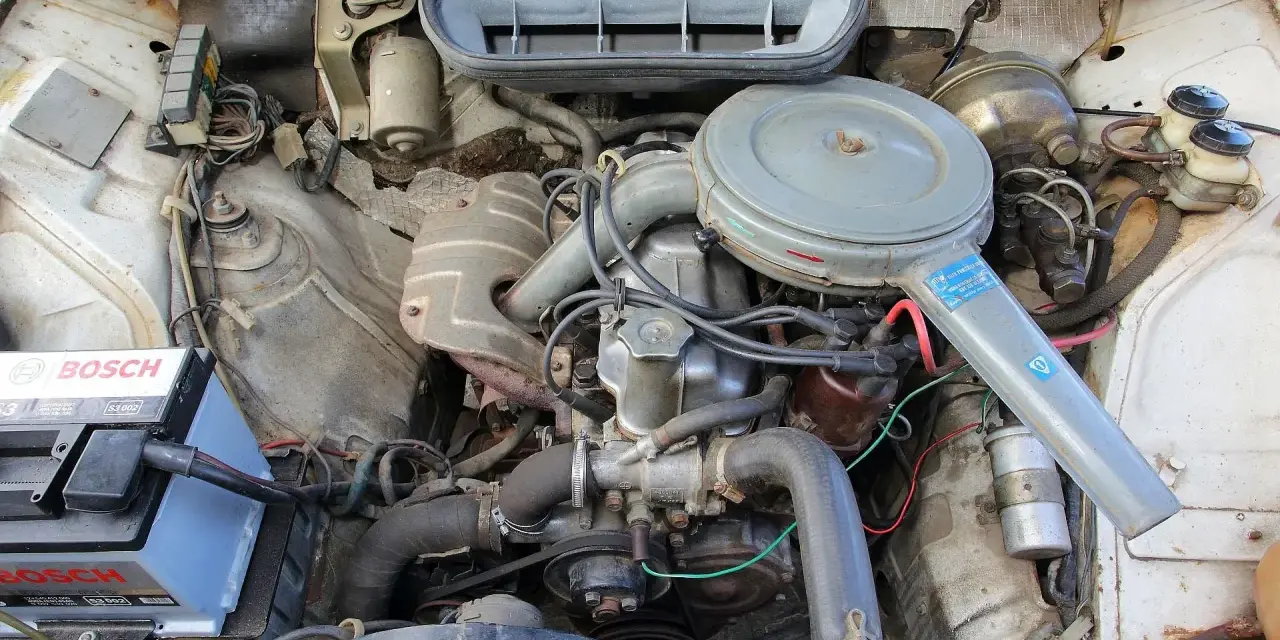

Jak działa układ OHV w głowicy
W tej konstrukcji zawory są umieszczone w głowicy, ale wałek rozrządu nie siedzi nad nimi. Pracuje niżej, w bloku silnika, a ruch przenoszą popychacze i dźwigienki zaworowe. W praktyce wygląda to tak, że krzywka na wałku naciska popychacz, ten porusza dźwigienkę, a dźwigienka otwiera zawór ssący albo wydechowy. Sprężyna zaworowa zamyka go po przejściu krzywki.
- Krzywka nadaje ruch.
- Popychacz przenosi go w górę.
- Dźwigienka otwiera zawór.
- Sprężyna domyka zawór i trzyma go w gnieździe.
Ja patrzę na ten układ jak na kompromis między prostotą a precyzją. Z jednej strony jest mniej skomplikowany napęd wałka niż w wielu nowoczesnych głowicach OHC, z drugiej dochodzą dodatkowe elementy ruchome, które zwiększają bezwładność całego układu. To właśnie dlatego OHV nie jest stworzony do rekordowych obrotów, ale świetnie sprawdza się tam, gdzie liczy się spokojna, przewidywalna praca. Z tego punktu łatwo przejść do pytania, dlaczego taka konstrukcja nadal ma sens w motocyklach.
Dlaczego taka konstrukcja wciąż ma sens w motocyklach
Nie traktuję OHV jak reliktu. To po prostu układ dobrany do innego zadania niż wysokoobrotowe jednostki sportowe. W motocyklach turystycznych, cruiserach, klasykach i prostych singlach ważniejsza bywa elastyczność od dołu, kompaktowa budowa i sensowny serwis niż sam katalogowy potencjał do kręcenia pod czerwone pole.
| Sytuacja | Co daje układ OHV | Dlaczego to ważne |
|---|---|---|
| Spokojna jazda i turystyka | Wyraźny moment przy niskich i średnich obrotach | Motocykl mniej męczy w mieście, na szosie i z bagażem |
| Kompaktowa rama lub układ V | Niższa i krótsza głowica | Łatwiej zmieścić silnik bez podnoszenia środka ciężkości |
| Prostszy serwis | Krótki i czytelny tor napędu rozrządu | Łatwiej diagnozować hałasy, luzy i zużycie elementów |
| Wysokie obroty i sport | Tu pojawiają się ograniczenia | Większa masa ruchomych części szybciej odbija się na górze obrotów |
W praktyce to oznacza, że OHV najlepiej czuje się tam, gdzie motocykl ma dawać spokój, moment i prostą obsługę, a nie wyścigową nerwowość. Właśnie dlatego tak często spotyka się go w maszynach, które mają więcej kilometrów niż gadżetów. Gdy rozumiesz ten kompromis, dużo łatwiej przejść do serwisu, bo to właśnie tam widać realne koszty i ograniczenia.
Jak wygląda serwis zaworów i czego nie pomijać
Przy tym układzie najważniejsze nie jest samo „dolewanie” mechaniki, tylko prawidłowa kontrola luzu zaworowego. Jeśli luz jest zbyt mały, zawór może się nie domykać i silnik zaczyna tracić kompresję. Jeśli jest zbyt duży, pojawia się cykanie, spada kultura pracy i rośnie zużycie elementów napędu zaworów.
| Metoda | Jak to wygląda | Co jest plusem | Na co uważać |
|---|---|---|---|
| Śrubowa | Regulacja śrubą i kontrą po zdjęciu pokrywy | Szybka i zwykle tańsza | Łatwo przestawić luz przy niedokładnym dokręceniu |
| Płytkowa | Dobór płytek o odpowiedniej grubości | Precyzyjna i stabilna | Wydłuża serwis i podnosi koszt |
| Hydrauliczna | Luz kasuje ciśnienie oleju i sam kasator | Mniej ręcznej regulacji | Wymaga dobrego oleju i sprawnej hydrauliki |
- Ja zawsze zaczynam od zimnego silnika, bo na rozgrzanym wynik potrafi być mylący.
- Ustawiam tłok w GMP, czyli górnym martwym punkcie, najlepiej na suwie sprężania.
- Sprawdzam luz szczelinomierzem i zapisuję wynik, zamiast polegać na pamięci.
- Po regulacji mierzę ponownie, bo kontrnakrętka potrafi zmienić ustawienie bardziej, niż się wydaje.
- Jeśli układ ma kasatory hydrauliczne, nie udaję, że da się go regulować tak samo jak śrubowy, tylko szukam przyczyny w oleju, ciśnieniu i czystości kanałów.
W polskich warsztatach prosta regulacja śrubowa często mieści się mniej więcej w przedziale 250-500 zł, a bardziej czasochłonna regulacja płytkowa potrafi dojść do 800-1500 zł. Do tego dochodzą uszczelki i ewentualne elementy dobierane osobno, więc odkładanie tematu zwykle kończy się drożej niż szybka kontrola. Najgorszy scenariusz to jazda z za małym luzem, bo wtedy zawór nie ma szansy w pełni się domknąć. Z takiego punktu już tylko krok do objawów, które da się usłyszeć i poczuć w czasie jazdy.
Jak rozpoznaję zużycie zanim silnik zacznie sprawiać kłopoty
W praktyce zużycie układu zaworowego rzadko przychodzi bez ostrzeżenia. Najpierw zmienia się dźwięk, potem kultura pracy, a dopiero później pojawiają się wyraźne problemy z rozruchem albo mocą. Ja nie ignoruję nawet drobnego cykania, jeśli robi się głośniejsze niż zwykle albo pojawia się po zmianie temperatury pracy.
| Objaw | Co może oznaczać | Co sprawdzam najpierw |
|---|---|---|
| Metaliczne cykanie z góry silnika | Zbyt duży luz, zużyta dźwigienka albo popychacz | Pomiar luzu, stan popychaczy, dźwigienek i końcówek zaworów |
| Trudniejszy rozruch i słabsza kompresja | Zbyt mały luz lub niedomykanie zaworu | Kontrolę luzu, szczelność zaworu i stan gniazda |
| Nierówna praca na wolnych obrotach | Rozjechane ustawienie albo nieszczelność zaworowa | Regulację, kompresję i stan uszczelek pokrywy |
| Spadek mocy przy wyższych obrotach | Osłabione sprężyny, pływanie zaworów albo zużycie napędu | Sprężyny, popychacze i zachowanie silnika pod obciążeniem |
| Strzały w wydech lub dolot | Zawór otwiera się lub zamyka w nieodpowiednim momencie | Synchronizację, luz i ogólny stan rozrządu |
Najbardziej podstępny błąd to uznanie hałasu za „urodę klasyka”. Owszem, niektóre jednostki pracują głośniej z natury, ale jeżeli dźwięk się zmienia, nie czekałbym do następnego sezonu. W OHV zbyt mały luz potrafi skończyć się przypalonym zaworem albo gniazdem, a wtedy koszt naprawy rośnie wyraźnie szybciej niż koszt zwykłej regulacji. Po takim przeglądzie logicznie pojawia się pytanie, jak ten układ wypada przy bezpośrednim porównaniu z OHC.
OHV a OHC w praktyce warsztatowej
Porównanie nie służy temu, żeby jedną konstrukcję ogłosić lepszą od drugiej. Chodzi raczej o to, żeby dobrać silnik do sposobu używania motocykla. Jeśli ktoś oczekuje spokoju, prostoty i dobrej pracy od dołu, OHV ma sens. Jeśli priorytetem są wysokie obroty, większy potencjał mocy z litra i nowoczesna głowica wielozaworowa, częściej wygrywa OHC.
| Cecha | OHV | OHC | Co to znaczy w praktyce |
|---|---|---|---|
| Napęd rozrządu | Wałek w bloku, popychacze i dźwigienki | Wałek lub wałki w głowicy | OHV ma prostszy tor napędu, OHC mniej elementów po drodze do zaworu |
| Obroty | Niższy i średni zakres pracy | Lepsza praca przy wysokich rpm | OHC łatwiej oddycha na górze, OHV częściej stawia na moment |
| Serwis | Często prostszy dostęp do regulacji | Bywa bardziej zróżnicowany i zależny od konstrukcji | W OHV łatwiej zrozumieć mechanikę, ale nie zawsze serwis jest tani |
| Kultura pracy | Charakterystyczna, często „mięsista” | Gładka i bardziej neutralna | To kwestia charakteru motocykla, nie samej jakości wykonania |
| Zastosowanie | Cruisery, klasyki, proste single, pojazdy użytkowe | Większość nowoczesnych motocykli drogowych i sportowych | Wybór zależy od tego, czy ważniejsza jest prostota, czy osiągi |
Najuczciwiej powiedzieć tak: OHV nie przegrywa wszędzie, tylko nie próbuje wygrywać tam, gdzie liczy się maksymalna szybkość oddychania silnika. Za to nadal potrafi dać bardzo przyjemną, przewidywalną charakterystykę jazdy i sensowny serwis. Mając to z tyłu głowy, łatwiej przygotować motocykl do drogi bez zbędnych niespodzianek.
Na co patrzę przed długą trasą, gdy motocykl ma taki układ
Przed wyjazdem na kilka dni albo dłuższą wyprawę nie szukam cudów. W takich silnikach wygrywa prosta dyscyplina serwisowa, a nie improwizacja. Ja sprawdzam przede wszystkim to, co może odezwać się daleko od domu, kiedy dostęp do warsztatu jest ograniczony.
- stan i poziom oleju silnikowego,
- czy zimny start nie przynosi nietypowego cykania z góry silnika,
- czy okolice pokrywy zaworów i uszczelnień są suche,
- czy luz zaworowy był kontrolowany zgodnie z harmonogramem producenta,
- czy silnik równo ciągnie od dołu do średnich obrotów,
- czy po odjęciu gazu nie pojawiają się strzały w wydech,
- jeśli są kasatory hydrauliczne, czy olej jest świeży i układ nie hałasuje na zimno zbyt długo.
Jeśli te punkty są w porządku, taki motocykl zwykle odwdzięcza się spokojną, przewidywalną pracą i łatwiejszą obsługą w trasie. Właśnie za to cenię OHV najbardziej: nie obiecuje najgłośniejszych liczb w katalogu, ale potrafi oddać kierowcy coś ważniejszego, czyli spokój mechaniczny i czytelne sygnały ostrzegawcze. A to w turystyce bywa warte więcej niż sam rekord obrotów.
