Wałek rozrządu w motocyklu decyduje o tym, kiedy silnik pobiera mieszankę, kiedy oddaje spaliny i jak chętnie wkręca się na obroty. Gdy rozkładam budowę tego elementu na części, od razu widać, dlaczego drobne różnice w konstrukcji potrafią zmienić kulturę pracy, moc i koszty serwisu. Poniżej pokazuję, z czego wałek jest zrobiony, jak współpracuje z zaworami i po czym poznać, że coś zaczyna się zużywać.
Najważniejsze są krzywki, precyzyjne łożyskowanie i zgodność faz z wałem korbowym
- Wałek rozrządu steruje otwieraniem i zamykaniem zaworów, więc wpływa na oddychanie silnika.
- Najważniejsze elementy to krzywki, czopy łożyskowe, elementy ustalające osiowo i napęd rozrządu.
- W motocyklach najczęściej spotyka się układy SOHC i DOHC, zwykle napędzane łańcuchem.
- Profil krzywki wpływa na moc, elastyczność, hałas i zachowanie silnika przy wysokich obrotach.
- Zużycie rozpoznasz po hałasie z głowicy, spadku mocy, opiłkach w oleju i problemach z pracą na ciepło.
- Przed długą trasą sprawdzam historię wymiany oleju, luz zaworowy i stan napinacza łańcucha rozrządu.

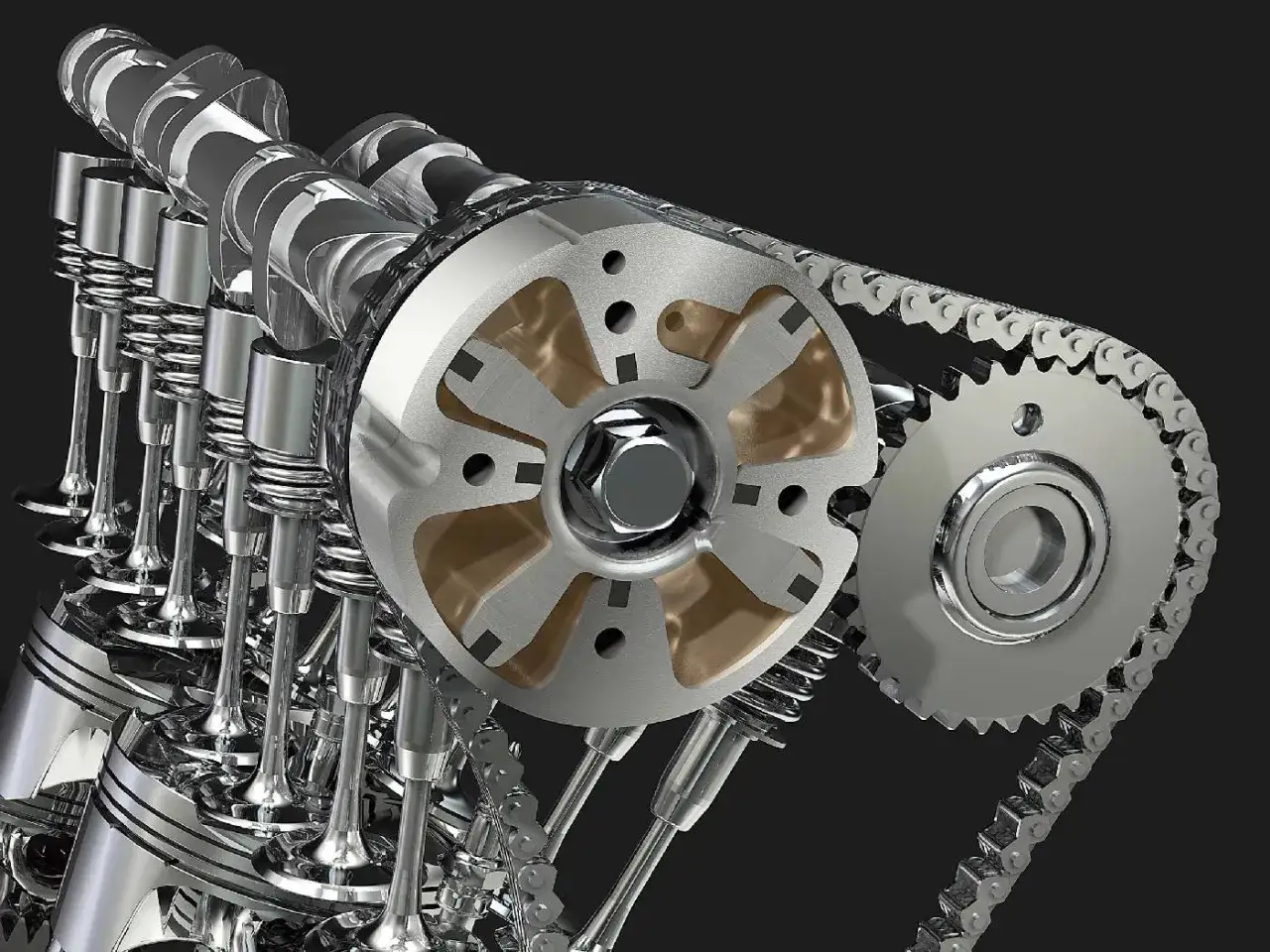

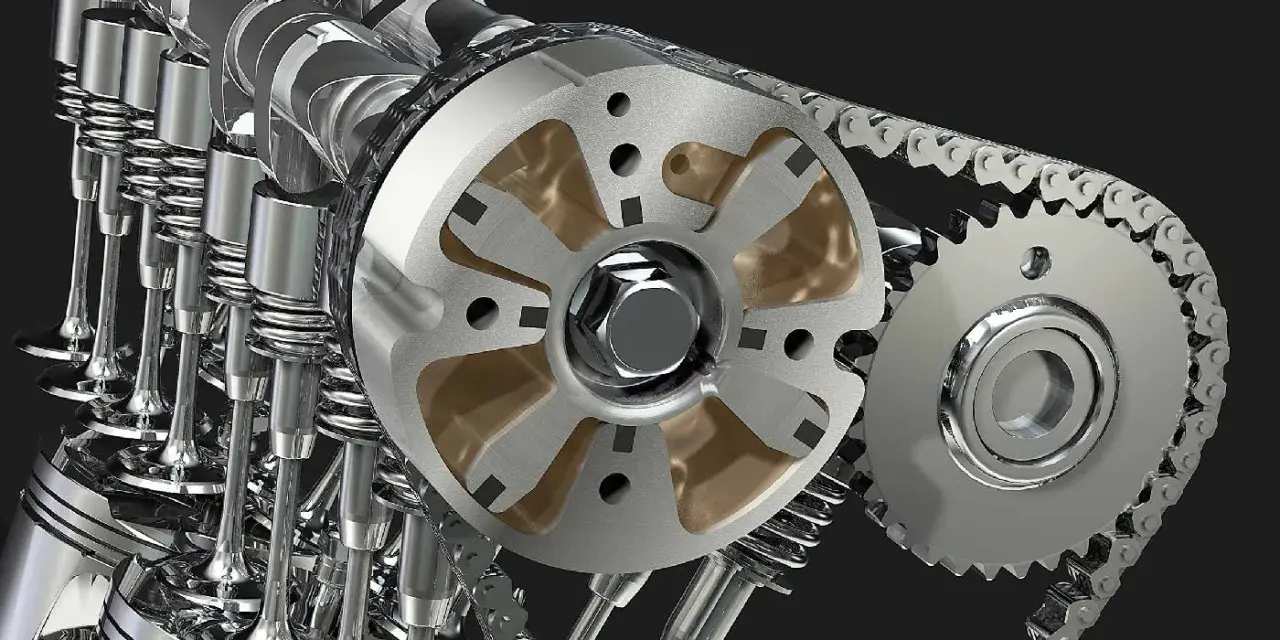

Z czego składa się wałek rozrządu w motocyklu
Patrzę na ten element jak na precyzyjny sterownik zaworów, a nie zwykły wałek z „garbami”. Jego konstrukcja jest prosta w formie, ale wymagająca w wykonaniu, bo każda powierzchnia pracuje pod dużym naciskiem i w bardzo wąskim zakresie tolerancji. W praktyce liczą się nie tylko same krzywki, ale też sposób podparcia, smarowania i ustalenia osiowego.
| Element | Rola | Co ma znaczenie w eksploatacji |
|---|---|---|
| Krzywki | Otwierają zawory w odpowiednim momencie i na odpowiednią wysokość. | Wytarcie, wżery lub przebarwienia od razu wpływają na pracę silnika. |
| Czopy łożyskowe | Podpierają wałek w głowicy i utrzymują go dokładnie w osi. | Rysy i nadmierny luz oznaczają problem ze smarowaniem albo zużyciem łożyskowania. |
| Element ustalający osiowo | Nie pozwala wałkowi przesuwać się wzdłużnie. | Zły luz osiowy potrafi wywołać hałas i przyspieszyć zużycie współpracujących części. |
| Zębatka, koło napędowe lub wieńce fazujące | Przenosi napęd z wału korbowego na wałek rozrządu. | Tu zaczynają się błędy ustawienia faz, jeśli montaż jest wykonany niedokładnie. |
| Kanały olejowe i otwory smarujące | Dostarczają olej do miejsc największego tarcia. | Brak smarowania szybko niszczy zarówno krzywki, jak i powierzchnie podparcia. |
| Znaczniki ustawienia | Ułatwiają poprawne zgranie rozrządu podczas serwisu. | Po remoncie głowicy to właśnie one chronią przed kosztowną pomyłką. |
W wielu motocyklach wałek jest wykonany z hartowanej stali albo z żeliwa o podwyższonej odporności na ścieranie. Spotyka się też konstrukcje drążone, lżejsze i wygodniejsze pod kątem prowadzenia oleju wewnątrz wałka. Dla mnie najważniejsze jest jednak to, że żadna z tych wersji nie wybacza zaniedbanego smarowania. Kiedy już rozumiem budowę, łatwiej przejść do tego, jak ten element realnie pracuje z zaworami.
Jak wałek otwiera i zamyka zawory
W czterosuwowym silniku motocyklowym wałek rozrządu obraca się z połową prędkości wału korbowego. To konieczne, bo jeden pełny cykl pracy cylindra trwa dwa obroty wału korbowego. Dzięki temu krzywka otwiera zawór tylko wtedy, gdy tłok jest w odpowiedniej fazie, a sprężyna zaworowa domyka go po minięciu najwyższego punktu krzywki.
- Wał korbowy przekazuje napęd na układ rozrządu.
- Napęd obraca wałek przez łańcuch, koła zębate albo rzadziej przez przekładnię wałkową.
- Krzywka naciska na popychacz, szklankę, dźwigienkę albo bezpośrednio na zawór.
- Zawór otwiera się przeciwko sile sprężyny, wpuszczając mieszankę lub wypuszczając spaliny.
- Po przejściu nosa krzywki sprężyna zaworowa zamyka zawór i cykl zaczyna się od nowa.
W motocyklach bardzo często spotykam trzy rozwiązania współpracy krzywki z zaworem. Szklanka daje prostą i sztywną konstrukcję, dobra do wysokich obrotów. Dźwigienka pozwala upakować rozrząd w zwartej głowicy i ułatwia niektóre regulacje. Finger follower, czyli lekkie ramię pośrednie, zmniejsza masę ruchomą i poprawia precyzję. Każde z tych rozwiązań jest kompromisem między prostotą, kosztem i tym, jak wysoko silnik ma się kręcić. To prowadzi do kolejnej różnicy, czyli sposobu rozmieszczenia samych wałków w głowicy.
SOHC, DOHC i rzadziej spotykane napędy w motocyklach
W motocyklach liczy się zwartość, masa i odporność na wysokie obroty, dlatego układ rozrządu ma większe znaczenie niż w wielu spokojniejszych silnikach samochodowych. Najczęściej spotykam rozwiązania SOHC i DOHC, a sam napęd wałka realizowany jest zwykle przez łańcuch rozrządu. W klasykach i droższych konstrukcjach pojawiają się też koła zębate albo przekładnie stożkowe, bo dają bardzo precyzyjne prowadzenie faz.
| Układ | Jak działa | Plusy | Minusy | Gdzie spotkasz go najczęściej |
|---|---|---|---|---|
| SOHC | Jeden wałek na głowicę lub bank cylindrów steruje dolotem i wydechem. | Prostsza konstrukcja, mniejsza liczba części, często niższy koszt serwisu. | Trudniej uzyskać bardzo agresywny przepływ przy ekstremalnie wysokich obrotach. | Motocykle turystyczne, enduro, część klasyków i konstrukcji nastawionych na elastyczność. |
| DOHC | Dwa wałki na głowicę, zwykle osobno dla dolotu i wydechu. | Lepszy przepływ, łatwiejsze zastosowanie 4 zaworów na cylinder, wyższy potencjał obrotowy. | Więcej elementów, większa złożoność ustawienia i wyższy koszt naprawy. | Motocykle sportowe, nowoczesne naked bike’i, wiele maszyn o mocnym górnym zakresie obrotów. |
| Napęd zębaty lub wałkowy | Przenosi ruch bardzo sztywno, bez klasycznego długiego łańcucha. | Wysoka precyzja, małe ryzyko rozciągnięcia, trwałość. | Większy hałas, wyższy koszt wykonania i ograniczona popularność. | Wybrane motocykle klasyczne i konstrukcje premium. |
W praktyce łańcuch rozrządu pozostaje najpopularniejszy, bo dobrze łączy trwałość z rozsądnymi kosztami i nie zajmuje tyle miejsca co niektóre inne układy. W nowoczesnych motocyklach szczególnie doceniam też to, że DOHC ułatwia zastosowanie czterech zaworów na cylinder, co poprawia oddychanie silnika bez nadmiernego komplikowania jego zewnętrznych gabarytów. Gdy już wiemy, jakim układem wałek jest napędzany, warto przyjrzeć się samemu profilowi krzywki, bo to on nadaje silnikowi charakter.
Profil krzywki decyduje o charakterze silnika
Krzywka nie jest zwykłym „garbem”. Jej profil ma kilka odcinków, a każdy odpowiada za inny moment pracy zaworu. To właśnie dlatego dwa motocykle o podobnej pojemności potrafią zachowywać się zupełnie inaczej, mimo że na papierze wyglądają podobnie.
- Podstawa krzywki to część, na której zawór jest zamknięty; tutaj ustala się luz zaworowy.
- Rampa otwarcia prowadzi zawór płynnie, żeby nie uderzał gwałtownie o elementy napędu.
- Zbocze określa, jak szybko zawór zaczyna się unosić i jak szybko wraca.
- Nos daje maksymalne podniesienie zaworu, czyli największy przepływ.
- Rampa zamknięcia domyka zawór w kontrolowany sposób, bez szarpnięcia.
Największe znaczenie mają trzy rzeczy: lift, duration i faza rozrządu. Lift mówi, jak wysoko otwiera się zawór. Duration określa, przez jak długi czas pozostaje otwarty. Faza decyduje o tym, kiedy dokładnie to się dzieje względem położenia tłoka. Im bardziej agresywny profil, tym zwykle lepsze napełnianie cylindrów przy wysokich obrotach, ale też większa hałaśliwość na wolnych obrotach, większe wymagania wobec sprężyn zaworowych i słabsza kultura pracy w spokojnej jeździe. Ja w motocyklu turystycznym wolę profil umiarkowany, bo daje przewidywalność i elastyczność, a nie tylko papierową moc na górze.
W nowszych konstrukcjach pomaga jeszcze zmienny rozrząd, czyli korekta faz w zależności od obciążenia i obrotów. To jednak nie zmienia zasady działania samego wałka: nadal krzywka, jej profil i moment obrotu decydują o tym, jak silnik oddycha. Kiedy rozumiemy tę logikę, łatwiej odróżnić zdrowy dźwięk od pierwszych symptomów zużycia.
Jak rozpoznać zużycie i nie pomylić go z inną usterką
Najdroższe awarie rzadko zaczynają się od spektakularnego urwania wałka. Zwykle pojawia się coś banalnego: zły olej, za długie interwały wymiany, źle ustawiony luz zaworowy albo napinacz łańcucha rozrządu, który nie trzyma już tak, jak powinien. Na motocyklach, które trafiają do mnie po latach jazdy, właśnie te drobiazgi najczęściej robią największą różnicę.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Metaliczne cykanie z góry silnika | Zbyt duży luz zaworowy, zużyty popychacz lub dźwigienka, problem z napinaczem. | Luz zaworowy, stan szklanek, napinacz i ślizgi łańcucha rozrządu. |
| Chrobotanie przy określonych obrotach | Łańcuch rozrządu, prowadnice lub element ustalający osiowo wałka. | Napięcie łańcucha, zużycie prowadnic, ewentualny luz osiowy wałka. |
| Spadek mocy i słabsza góra obrotów | Zużyta krzywka, rozjechane fazy lub zbyt mały skok zaworu. | Oględziny krzywek, ustawienie znaków rozrządu, stan sprężyn zaworowych. |
| Opiłki w oleju lub filtrze | Postępujące zużycie powierzchni roboczych, a czasem początek zatarcia. | Filtr oleju, stan magnesu spustowego, kontrola ciśnienia i jakości smarowania. |
| Nierówna praca na biegu jałowym | Nie tylko rozrząd, ale też zawory niedomyka się przez zły luz albo błąd faz. | Kompleksowa diagnostyka, nie tylko „nasłuchiwanie” jednej części. |
Tu ważna uwaga: nie każde stukanie oznacza zużyty wałek. Czasem winny jest zwykły luz zaworowy, czasem napinacz łańcucha, a czasem po prostu silnik pracuje głośniej po wymianie oleju na zbyt rzadki albo niezgodny z zaleceniami. Jeśli jednak na krzywce widać pitting, rysy albo wyraźne spłaszczenie nosa, nie odkładam naprawy. W wielu silnikach wałek i element współpracujący z krzywką warto wymieniać jako komplet, bo nowa część szybko zużyje się przez stary, zniszczony partner. To już prowadzi do bardzo praktycznego pytania: co sprawdzić przed zakupem albo przed wyjazdem, żeby nie wrócić z trasy na lawecie?
Co sprawdzam przed długą trasą i przy zakupie używanego motocykla
Jeśli motocykl ma jechać daleko, nie patrzę wyłącznie na moc czy wygląd silnika. Dla mnie ważniejsze jest to, czy układ rozrządu pracuje cicho, równo i zgodnie z serwisówką. Wałek rozrządu sam w sobie nie wymaga codziennej uwagi, ale jest świetnym „wskaźnikiem” tego, jak traktowano cały motor.
- Sprawdzam historię wymiany oleju i to, czy używano lepkości zgodnej z zaleceniami producenta.
- Odsłuchuję zimny start, bo niepokojący hałas z głowicy najłatwiej wyłapać właśnie wtedy.
- Patrzę na zapis regulacji luzu zaworowego, bo zły luz często myli się z awarią wałka.
- Weryfikuję stan napinacza łańcucha rozrządu i ślizgów, szczególnie w silnikach wysokoprężnych obrotowo.
- Po remoncie głowicy zawsze sprawdzam znaki ustawienia faz, bo jeden błąd potrafi zniszczyć cały sezon.
Jeśli wszystko jest równe, ciche i zgodne z dokumentacją, rozrząd zwykle nie przypomina o sobie w trasie. I o to chodzi w dobrej konstrukcji: ma pracować w tle, a nie rozpraszać hałasem czy kapryśnym zachowaniem. Na długiej wyprawie wygrywa silnik, który oddycha przewidywalnie, ma świeży olej i nie został złożony „na oko” po ostatnim serwisie.
