Rozrząd to jeden z tych mechanizmów, których nie widać na co dzień, ale od nich zależy, czy silnik pracuje równo, ma moc i nie robi kosztownych niespodzianek. W praktyce budowa układu rozrządu decyduje o synchronizacji wału korbowego z zaworami, a w motocyklu dochodzą jeszcze masa, hałas i łatwość obsługi. Poniżej rozkładam temat na części: pokazuję elementy, różnice między napędami, typowe układy konstrukcyjne oraz objawy zużycia, które naprawdę warto znać.
Najważniejsze rzeczy, które warto wiedzieć o rozrządzie
- Rozrząd steruje momentem otwierania i zamykania zaworów, więc bez niego silnik czterosuwowy nie pracuje poprawnie.
- Wałek rozrządu obraca się dwa razy wolniej niż wał korbowy, dlatego synchronizacja musi być bardzo precyzyjna.
- Łańcuch jest najczęstszy w motocyklach, bo dobrze znosi obciążenia i wysokie obroty, ale wymaga kontroli napinacza i prowadnic.
- Pasek pracuje ciszej, lecz starzeje się jak element gumowy i zwykle ma bardziej rygorystyczny interwał wymiany.
- DOHC daje dużą swobodę w projektowaniu głowicy i dobrze sprawdza się w silnikach wysokoobrotowych.
- Hałas po odpaleniu, spadek kultury pracy i ślady zużycia to sygnały, których nie warto odkładać na później.
Z czego składa się rozrząd i za co odpowiada każdy element

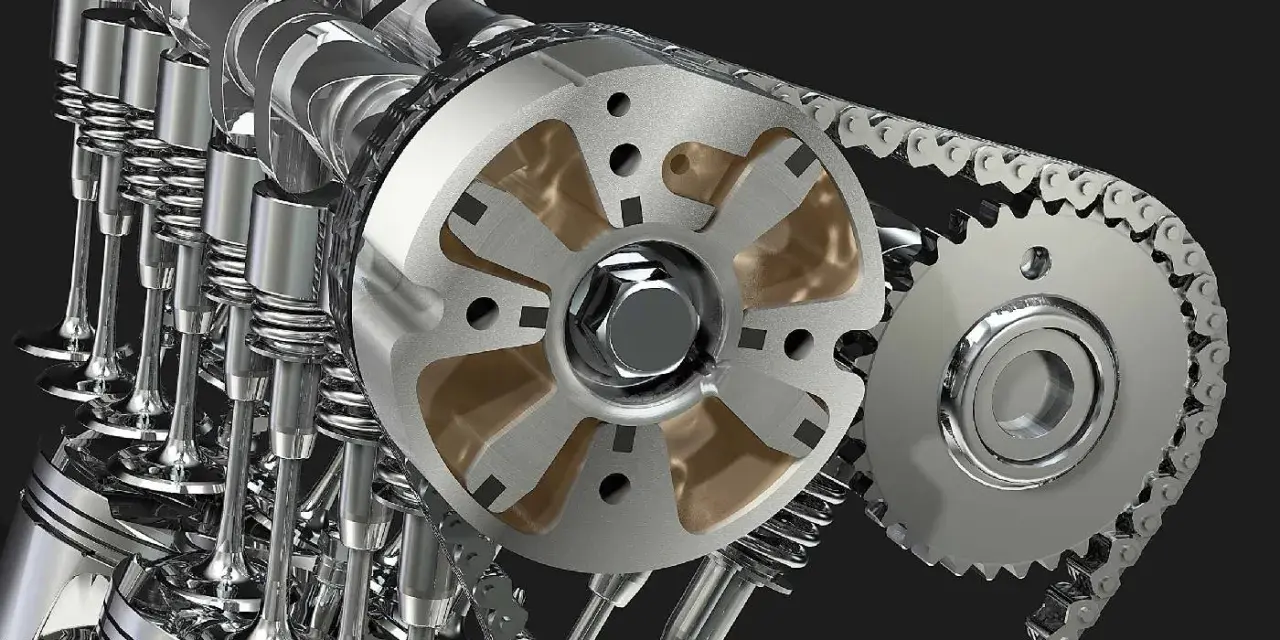

W silniku czterosuwowym rozrząd to nie jeden podzespół, tylko cały zestaw współpracujących elementów. Najważniejszy jest wałek rozrządu z krzywkami, czyli wypustami, które naciskają na zawory albo na pośrednie elementy sterujące. Do tego dochodzą zawory ssące i wydechowe, popychacze, dźwigienki, sprężyny zaworowe, a także napęd: łańcuch, pasek lub koła zębate.
W praktyce równie ważne są części „drugiego planu”, które często robią największą różnicę w trwałości. Napinacz utrzymuje właściwy luz napędu, prowadnice i ślizgi stabilizują łańcuch, a koła zębate pilnują, żeby całość nie uciekła z ustawienia. Gdy któryś z tych elementów się zużywa, problem nie zaczyna się od razu od awarii silnika. Najpierw pojawia się hałas, potem rozjechana praca, a dopiero na końcu kosztowna naprawa.
Warto pamiętać o jednym wyjątku: w silnikach dwusuwowych klasyczny rozrząd zaworowy właściwie nie występuje, bo przepływem mieszanki steruje tłok i kanały w cylindrze. Ten temat dotyczy więc przede wszystkim jednostek czterosuwowych, które dominują w nowoczesnych motocyklach turystycznych, miejskich i sportowych. Kiedy wiadomo już, z czego składa się układ, łatwiej przejść do tego, jak te elementy ustawiają fazy pracy zaworów.
Jak rozrząd synchronizuje wał korbowy z zaworami
Cała logika działania opiera się na prostym, ale bardzo precyzyjnym założeniu: wałek rozrządu obraca się dwa razy wolniej niż wał korbowy. To oznacza, że na dwa obroty wału przypada jeden obrót wałka, a zawory muszą otwierać się i zamykać dokładnie wtedy, kiedy tłok znajduje się we właściwym położeniu. W silniku czterosuwowym jeden pełny cykl pracy zajmuje 720 stopni obrotu wału korbowego.
W praktyce rozrząd obsługuje cztery fazy: ssanie, sprężanie, pracę i wydech. Najciekawszy moment dzieje się zwykle na styku wydechu i ssania, kiedy występuje nakładanie faz - przez krótką chwilę zawory ssące i wydechowe są częściowo otwarte jednocześnie. Taki zabieg poprawia napełnianie cylindra, ale wymaga świetnej precyzji. Jeśli kąt ustawienia rozrządu ucieknie, silnik traci elastyczność, gorzej wchodzi na obroty, a w skrajnych przypadkach może dojść do kontaktu tłoka z zaworem.
Dlatego w serwisie nie traktuję rozrządu jak „zwykłego napędu”. To układ, który steruje oddychaniem silnika. Gdy zrozumie się tę zależność, łatwiej ocenić, dlaczego jeden typ napędu sprawdza się lepiej w turystyku, a inny w jednostce nastawionej na wysokie obroty. To właśnie te różnice decydują, czy silnik stawia na ciszę, prostotę czy trwałość.
Pasek, łańcuch czy koła zębate
Największa różnica między układami rozrządu nie tkwi w samej funkcji, tylko w sposobie przeniesienia napędu. W motocyklach najczęściej spotyka się łańcuch, ale są też konstrukcje z paskiem i z kołami zębatymi. Każde rozwiązanie ma sens w innym projekcie silnika.
| Napęd | Mocne strony | Słabsze strony | Typowe zastosowanie |
|---|---|---|---|
| Łańcuch | Dobra trwałość, odporność na wysokie obroty, rozsądny kompromis między ceną a precyzją | Hałas, rozciąganie, zależność od stanu napinacza i prowadnic | Większość nowoczesnych motocykli czterosuwowych |
| Pasek | Cicha praca, niska masa, brak smarowania napędu | Starzenie materiału, wrażliwość na olej i błędy montażowe, zwykle bardziej restrykcyjny serwis | Wybrane cruisery, turystyki i nietypowe konstrukcje |
| Koła zębate | Bardzo wysoka precyzja i trwałość | Większa masa, hałas i trudniejsze upakowanie w silniku | Wybrane silniki, gdzie priorytetem jest dokładność pracy |
W motocyklu łańcuch zwykle wygrywa, bo dobrze znosi wysokie obciążenia i łatwiej go zmieścić w kompaktowej jednostce. Pasek bywa atrakcyjny tam, gdzie liczy się kultura pracy i niższy hałas, ale nie jest to rozwiązanie uniwersalne. Koła zębate z kolei są bardzo precyzyjne, tylko że kosztują więcej miejsca, masy i czasu projektowego. Przy wyborze napędu zawsze chodzi więc o kompromis, a nie o „najlepszy” układ w oderwaniu od reszty silnika. Tu wchodzi kwestia położenia wałka rozrządu, czyli konstrukcja samej głowicy.
OHV, SOHC i DOHC zmieniają charakter silnika
Nie każdy rozrząd wygląda tak samo od strony głowicy. Położenie wałka, liczba wałków i sposób sterowania zaworami wpływają na osiągi, serwis i charakter pracy silnika. Najczęściej spotkasz trzy rozwiązania: OHV, SOHC i DOHC.
OHV w prostych i starszych konstrukcjach
W układzie OHV wałek rozrządu znajduje się w bloku silnika, a zaworami sterują popychacze i dźwigienki. To rozwiązanie jest dość klasyczne, a jego zaletą jest prostota i zwarta góra silnika. Minusem staje się większa liczba ruchomych elementów pośrednich, co ogranicza swobodę przy bardzo wysokich obrotach.
SOHC jako rozsądny kompromis
SOHC oznacza jeden wałek rozrządu w głowicy. Taki układ jest lżejszy i prostszy niż bardziej rozbudowane konstrukcje, a jednocześnie daje lepszą kontrolę nad zaworami niż stary OHV. W praktyce to rozwiązanie lubię za równowagę między kosztem, masą i kulturą pracy.
DOHC w silnikach nastawionych na obroty
DOHC, czyli dwa wałki w głowicy, pozwala osobno sterować zaworami ssącymi i wydechowymi. To bardzo wygodne przy projektowaniu silników wysokoobrotowych, bo ułatwia stosowanie czterech zaworów na cylinder i precyzyjne dobranie faz. W motocyklach sportowych i dynamicznych turystykach taki układ pojawia się szczególnie często, bo dobrze znosi intensywną eksploatację.
Przeczytaj również: Napięcie akumulatora 12V - Kiedy odpali, a kiedy ładować?
Desmo jako motocyklowy wyjątek
W niektórych konstrukcjach spotyka się jeszcze układ desmodromiczny. Zamiast polegać wyłącznie na sprężynach zamykających zawór, stosuje on dodatkowy mechanizm do jego zamykania. To technicznie ciekawe i skuteczne przy wysokich obrotach, ale zwykle bardziej wymagające w obsłudze. Dla codziennego użytkownika ważniejszy jest jednak nie sam egzotyczny detal, tylko fakt, że każdy z tych układów inaczej zachowuje się w serwisie i zużywa w czasie. Nawet najlepszy układ zdradzi jednak zużycie, a tego nie warto mylić ze zwykłym odgłosem pracy silnika.
Objawy zużycia i błędy serwisowe, których nie warto odkładać
Rozrząd rzadko psuje się z dnia na dzień. Najpierw daje sygnały, które łatwo zbagatelizować, zwłaszcza jeśli silnik i tak pracuje głośniej niż nowy. Ja zwracam uwagę przede wszystkim na kilka powtarzalnych objawów:
- metaliczne grzechotanie po odpaleniu - często wskazuje na luźny łańcuch, słaby napinacz albo ślizgi prowadzące;
- nierówna praca na biegu jałowym - może oznaczać rozjechane fazy albo zużyte elementy sterowania zaworami;
- spadek chęci do wkręcania się na obroty - bywa skutkiem opóźnionego lub przestawionego rozrządu;
- strzały w dolot lub wydech - to już sygnał, że synchronizacja przestała być poprawna;
- pęknięcia, wystrzępienia albo ślady oleju na pasku - w układzie paskowym nie ma miejsca na zwlekanie.
Najczęstszy błąd serwisowy jest prosty: wymienia się tylko jeden element, a resztę zostawia „bo jeszcze wygląda dobrze”. W praktyce rozrząd traktuję jako układ, nie jako pojedynczą część. Jeśli wymiana jest potrzebna, sens ma kompletna robota: pasek albo łańcuch, napinacz, prowadnice, rolki, a w wielu konstrukcjach także pompa wody, jeśli pracuje w tym samym obszarze i ma podobny przebieg eksploatacyjny. Drugi błąd to ignorowanie zaleceń olejowych w silnikach z łańcuchem pracującym w kąpieli olejowej. Tu jakość i regularność wymiany oleju mają realny wpływ na żywotność całego mechanizmu. Dlatego przed sezonem i przed dłuższą trasą robię kilka prostych kontroli, które oszczędzają nerwy i pieniądze.
Co sprawdzić przed trasą i przy kupnie używanego motocykla
Przed wyjazdem patrzę na rozrząd inaczej niż na opony czy hamulce, bo jego awaria zwykle nie daje drugiej szansy. W motocyklu turystycznym liczy się nie tylko to, czy silnik odpala, ale też czy pracuje spokojnie na zimno i czy ktoś wcześniej trzymał się serwisu. Jeśli kupujesz używany motocykl, brak potwierdzenia wymiany albo regulacji traktuję jak realne ryzyko, a nie drobiazg do negocjacji ceny.
- Posłuchaj zimnego startu - krótki hałas może być normalny, ale długie grzechotanie już nie.
- Sprawdź historię serwisową - szczególnie daty wymiany paska, napinacza, rolek lub kontroli łańcucha.
- Zwróć uwagę na wycieki oleju - w okolicy pokrywy rozrządu lub napinacza to sygnał, że warto zajrzeć głębiej.
- Oceń kulturę pracy na wolnych obrotach - silnik powinien pracować równo, bez nerwowego falowania.
- Nie odkładaj naprawy po pierwszym objawie - przeskok o ząb czy uszkodzony napinacz potrafią zamienić prosty serwis w remont głowicy.
Jeśli miałbym sprowadzić cały temat do jednej praktycznej zasady, powiedziałbym tak: rozrząd trzeba rozumieć jako precyzyjny system, a nie zestaw przypadkowych części. Gdy pracuje cicho, zgodnie z serwisem i bez śladów zużycia, silnik odwdzięcza się kulturą pracy i przewidywalnością. Gdy pojawia się hałas, luz albo brak dokumentów po poprzednim serwisie, lepiej zatrzymać się na kontroli niż liczyć na szczęście w trasie.
