Przy wymianie oświetlenia na LED liczą się trzy rzeczy: zgodny przerywacz, właściwa polaryzacja i porządne połączenia. Poniżej pokazuję, jak podłączyć kierunkowskazy LED w motocyklu bez zgadywania, kiedy lepiej wymienić przerywacz, a kiedy dołożyć oporniki, oraz jak uniknąć typowych błędów, które potem męczą na postoju i w trasie.
Najkrótsza odpowiedź przed robotą
- Najpierw sprawdzam, czy motocykl ma klasyczny przerywacz bimetaliczny, czy elektroniczny moduł sterujący.
- Większość kierunkowskazów LED jest spolaryzowana, więc odwrotne podłączenie często oznacza po prostu brak działania.
- Masz dwa sensowne wyjścia: przerywacz LED albo oporniki obciążeniowe podłączone równolegle do obwodu.
- Oporniki mocno się grzeją, więc montuję je z dala od plastiku, przewodów i tapicerki.
- Po montażu zawsze testuję lewą stronę, prawą stronę i awaryjne przy pracującym silniku.
Co sprawdzam, zanim dotknę przewodów
Zaczynam od prostego rozeznania, bo to oszczędza najwięcej czasu. Jeśli stary układ działał na żarówkach, to po przejściu na LED-y może zacząć mrugać za szybko, świecić nierówno albo wcale nie zadziałać. W praktyce interesują mnie trzy rzeczy: rodzaj przerywacza, sposób prowadzenia masy oraz to, czy same lampy LED mają wyraźnie oznaczoną polaryzację.
Sprawdzam typ instalacji
W starszych motocyklach często siedzi przerywacz bimetaliczny, czyli taki, który reaguje na obciążenie. To właśnie on najczęściej powoduje hyperflash, czyli zbyt szybkie miganie po założeniu LED-ów. W nowszych maszynach spotyka się przerywacz elektroniczny albo moduł wpięty w szerszy system nadzorujący światła. Wtedy sama podmiana żarówek na LED nie zawsze wystarcza.
Porządkuję zestaw narzędzi
Do takiej pracy biorę multimetr, złączki albo lutownicę, koszulki termokurczliwe, opaski zaciskowe, taśmę izolacyjną dobrej jakości i coś do czyszczenia styków. Nie zaczynam od cięcia wiązki, dopóki nie wiem, gdzie jest plus, masa i wyjście z przerywacza. Dobrą praktyką jest też odpięcie minusa akumulatora, bo przy motocyklu mały błąd potrafi zrobić duży bałagan.
Kiedy już wiem, co siedzi w instalacji, wybór metody staje się prosty, a dopiero potem przechodzę do samego montażu.

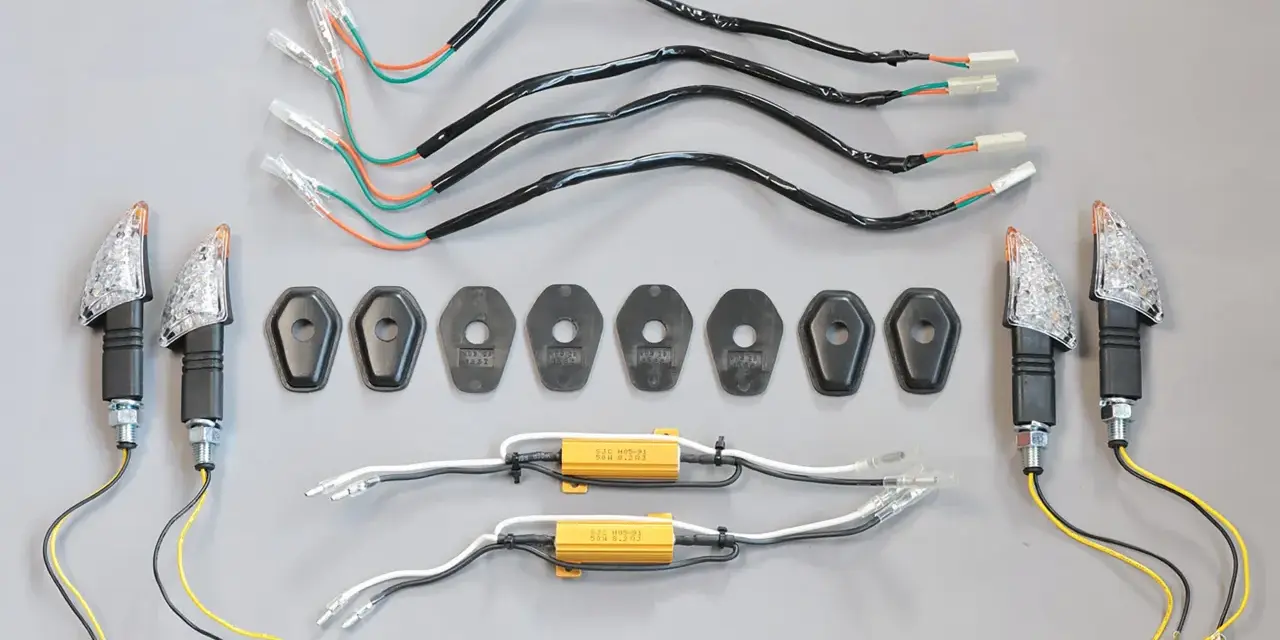

Przerywacz LED czy oporniki
To jest moment, w którym najczęściej zapada decyzja. Ja zwykle wybieram przerywacz LED, jeśli motocykl daje się łatwo rozebrać i ma standardowe złącze. Oporniki traktuję jako rozwiązanie bardziej uniwersalne, ale mniej eleganckie, bo zamiast oszczędzać energię, częściowo ją marnują w postaci ciepła.
| Rozwiązanie | Kiedy ma sens | Co zyskujesz | Na co uważam |
|---|---|---|---|
| Przerywacz LED | Gdy masz dostęp do fabrycznego przerywacza i prosty układ 2- lub 3-pinowy. | Najczystszy montaż, mniejsze grzanie, brak dodatkowych oporników przy lampach. | Trzeba dobrać właściwy typ złącza i układ pinów. W motocyklach z bardziej rozbudowaną elektroniką to nie zawsze jest plug and play. |
| Oporniki obciążeniowe | Gdy chcesz zostawić fabryczny przerywacz albo nie chcesz ruszać głównej wiązki. | Szybka droga do poprawnego tempa migania. | Oporniki trzeba podłączyć równolegle, zwykle przy każdym obwodzie, i zamocować w miejscu odpornym na temperaturę. Popularne są zestawy 6 Ω / 50 W. |
| Dedykowany moduł / sterownik | Gdy motocykl ma CAN-bus albo kontrolę spalonej żarówki. | Najbardziej uporządkowane rozwiązanie w nowszych konstrukcjach. | Bywa droższe i wymaga dopasowania do konkretnego modelu, więc nie zakładam z góry, że zadziała każdy uniwersalny zestaw. |
Z mojego doświadczenia przerywacz LED wygrywa tam, gdzie da się go wpiąć bez walki z wiązką, a oporniki zostawiam na sytuacje, w których trzeba zachować oryginalny układ albo szybko rozwiązać problem z tempem migania. Po tej decyzji można już wejść w sam montaż, bo od tego momentu różni się głównie końcowy punkt podłączenia.
Jak podłączyć kierunkowskazy LED w motocyklu krok po kroku
Najpierw robię porządek w instalacji, potem dopiero składam wszystko na gotowo. To brzmi banalnie, ale właśnie ten porządek decyduje, czy po godzinie pracy mam działający motocykl, czy kolejną zagadkę elektryczną. Poniżej rozbijam to na dwa warianty, bo końcówka montażu wygląda inaczej dla przerywacza LED i dla oporników.
Gdy wymieniam przerywacz
- Odłączam minus akumulatora i lokalizuję stary przerywacz.
- Sprawdzam oznaczenia pinów. W uniwersalnych modelach często pojawiają się oznaczenia typu B lub + dla zasilania, L dla obciążenia i czasem E albo - dla masy.
- Przepinam nowy przerywacz w to samo miejsce albo podłączam go zgodnie z opisem producenta.
- Jeśli złącze się nie zgadza, używam adaptera albo robię nowe końcówki, ale nie wciskam przewodów na siłę.
- Po podłączeniu sprawdzam lewą stronę, prawą stronę i awaryjne, zanim złożę osłony.
Przeczytaj również: Jezioro Koman motocyklem - Planuj, by nie żałować!
Gdy zostaję przy opornikach
- Każdy opornik wpinam równolegle, czyli między plus i masę tej samej strony, a nie w szereg z lampą.
- Jeśli kierunkowskaz ma dwa przewody, podłączam opornik do tych samych punktów, do których idzie lampa LED.
- Jeśli motocykl ma osobne lewe i prawe obciążenie, montuję osobny opornik dla każdej strony.
- Mocuję opornik do metalowej części lub uchwytu odpornego na temperaturę i zostawiam mu trochę przestrzeni na oddawanie ciepła.
- Izoluję wszystkie połączenia koszulką termokurczliwą, bo w motocyklu wilgoć i drgania szybko obnażają byle jaki montaż.
Gdy kierunkowskaz LED nie ma wyraźnie zaznaczonego plusa i minusa, traktuję go jak element spolaryzowany: jeśli nie świeci, odwracam przewody, zanim uznam lampę za uszkodzoną. Po złożeniu układu sprawdzam każdą stronę osobno, bo to najszybszy moment, żeby wyłapać błąd w biegunowości albo słaby styk.
Najczęstsze błędy, które psują efekt po montażu
W praktyce problemy po wymianie na LED-y są dość powtarzalne. Zwykle nie chodzi o samą lampę, tylko o sposób podłączenia, masę albo zły dobór rozwiązania do konkretnego motocykla. Ja najpierw szukam prostych przyczyn, bo to oszczędza czas i pieniądze.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię |
|---|---|---|
| Kierunkowskazy migają za szybko | Za małe obciążenie po przejściu na LED albo stary przerywacz bimetaliczny. | Zakładam przerywacz LED albo dokładam właściwe oporniki. |
| Jedna strona nie świeci | Odwrócona polaryzacja, słaby styk albo przerwany przewód masowy. | Sprawdzam miernikiem plus i masę, a potem poprawiam połączenie. |
| Świeci tylko pozycja, ale nie miga kierunek | Zły pinout w lampie lub błąd w połączeniu dodatkowej funkcji. | Porównuję schemat lampy z instalacją motocykla i rozdzielam funkcje przewodów. |
| Opornik robi się bardzo gorący | To normalne przy dużej mocy, ale montaż jest za blisko plastiku lub wiązki. | Przenoszę go w bezpieczniejsze miejsce i montuję na metalowym podłożu. |
| Kontrolka kierunków na desce zachowuje się dziwnie | Prąd wraca przez wspólną kontrolkę albo instalacja ma inny układ niż zakładałem. | Sprawdzam, czy potrzebna jest separacja diodowa albo inne wpięcie kontrolki. |
Jeśli coś dalej nie gra, nie zaczynam od wymiany połowy instalacji, tylko od masy, bezpiecznika i samego sposobu wpięcia. W motocyklach to właśnie te trzy punkty najczęściej zdradzają winowajcę, zanim zdążę podejrzewać droższe elementy.
Na co zwracam uwagę, żeby montaż był legalny i trwały
Na drogach publicznych nie stawiam na przypadkowe lampki z internetu, tylko na homologowane kierunkowskazy w kolorze bursztynowym. Z perspektywy użytkownika ważne są nie tylko same diody, ale też czy lampa ma oznaczenie homologacyjne, czy jest czytelna z boku i czy nie ginie pod kufrem, gmolem albo nadmiernie przyciętym stelażem. W praktyce to właśnie widoczność i jakość wykonania najczęściej robią większą różnicę niż sam marketing producenta.
- Sprawdzam znak homologacji na kloszu albo obudowie.
- Wybieram barwę zgodną z przeznaczeniem kierunkowskazu, czyli bursztynową.
- Unikam montażu w miejscach, gdzie lampę zasłania bagaż, osłona albo szeroki uchwyt.
- Przy motocyklach importowanych patrzę, czy zestaw rzeczywiście pasuje do europejskich wymagań, a nie tylko do zdjęcia w sklepie.
- Nie lekceważę wibracji, bo w motocyklu luźne złącze potrafi po tygodniu udawać awarię całej lampy.
Jeśli kierunkowskazy są dobrane dobrze, problem zwykle nie leży już w przepisach, tylko w jakości montażu i zabezpieczeniu połączeń. To prowadzi mnie do ostatniego etapu: krótkiej kontroli po pierwszej jeździe, bo właśnie tam wychodzą drobiazgi, których nie widać na stojąco.
Co sprawdzam po pierwszej jeździe
Po montażu nie zamykam tematu od razu. Zostawiam motocykl na kilka minut z włączonymi kierunkami, a potem robię krótki przejazd testowy, bo dopiero wtedy widać, czy drgania, temperatura i napięcie ładowania nie psują efektu. To najtańszy sposób, żeby uniknąć powrotu do garażu z pozornie skończoną robotą.
- Czy tempo migania jest równe po uruchomieniu silnika i nie zmienia się przy wyższych obrotach.
- Czy oporniki nie dotykają plastiku, przewodów lub elementów, które mogą się odkształcić od ciepła.
- Czy połączenia nie luzują się od wibracji i czy nic nie mruga przy poruszaniu wiązką.
- Czy awaryjne działają tak samo stabilnie jak lewy i prawy kierunek.
- Czy kontrolka na desce zachowuje się normalnie i nie wprowadza prądu zwrotnego do obwodu.
Jeśli po takiej kontroli wszystko działa równo, instalacja jest gotowa. Jeśli nie, wracam do pierwszych dwóch punktów, bo tam najczęściej kryje się błąd: typ przerywacza, masa albo sposób wpięcia przewodów.
